SPECTRUM ANALYZER AND RF RECORDER

Spectrum Analyzer And RF Recorder

Spectrum Analyzer And RF Recorder

The RF recorder will store all RF domain signal information at a frequency and store it on pc. The device also has spectrum analyzer functionality and in two frequency ranges of 1.8 GHZ and 6GHZ have been designed and manufactured

Specification

Frequency: 25 MHZ – 1.76 GHZ

Bandwidth: 2.4 MHZ

Sensitivity: -98 dBm

RF Gain: 40 dB

ADC Resolution: 8 bit

Sample Rate: 2.5 M sample/s

Noise Figure: 3.5 dB @ RF_IN

Typical Current Draw:270 –280 mA

Typical Input Impedance:50 Ohms

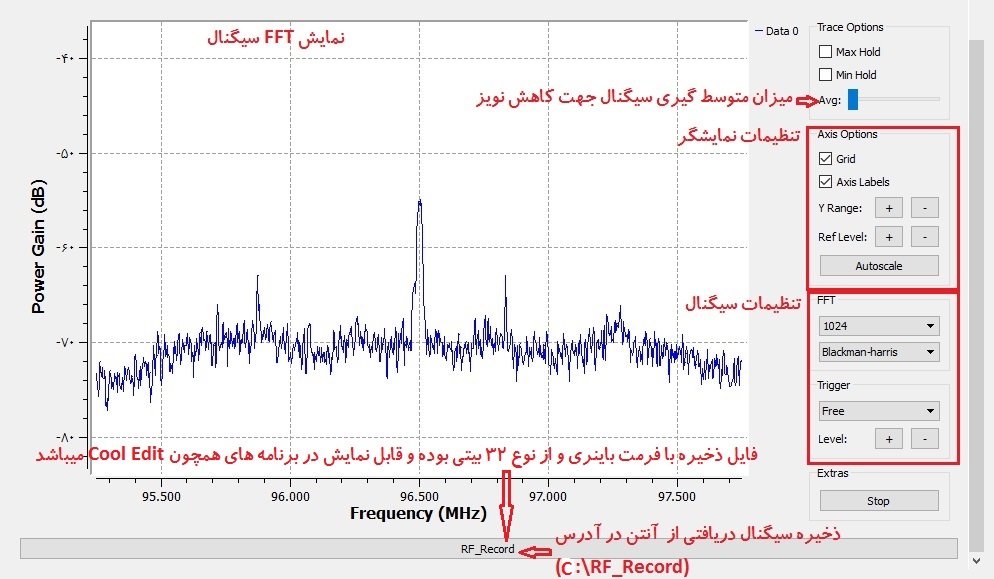

Display the FFT Signal

Display the output signal

RF Recorder Output

FM Demodulator With Audio Output

دستگاه اسپکتروم آنالایزر پرتابل(طیف سنج امواج رادیویی)

یکی از پرکاربردترین تجهیزات تست و اندازه‌گیری و آنالایزر سیگنال که پارامتر‌های مربوط به دامنه سیگنال‌های الکتریکی را در اختیار قرار می‌دهد، اسپکتروم آنالایزر یا تحلیل‌گر طیف است. این تجهیز مرسوم در آزمایشگاه‌های پیشرفته مخابراتی، نهادهای نظارتی کنترل فضای فرکانسی و بهره‌برداران و اپراتورهای مخابراتی، با رسم طیف فرکانسی در صفحه‌ای که توان سیگنال برحسب فرکانس آن مشخص شده است، می‌تواند به آسانی کلیه اطلاعات مربوط به دامنه سیگنال را در فرکانس مورد نظر به کاربر ارائه دهد.

نمایش FFT سیگنال

ذخیره سیگنال RF

دارای خروجی دمودوله شدهFM

نمایش سیگنال دیتای خروجی در حوزه زمان

دارای خروجی صوتی

قابلیت ذخیره سیگنال دمودوله شده

مسجل الترددات اللاسلكية ومحلل الطيف

سوف مسجل RF تخزين جميع المعلومات إشارة المجال RF على تردد وتخزينها على جهاز الكمبيوتر. يحتوي الجهاز أيضًا على وظيفة محلل الطيف ، وقد تم تصميم وتصنيعه في نطاقي تردد 1.8 جيجا هرتز و 6 جيجا هرتز.

Spectrum Analyzer And RF Recorder

Catalog EN – FA
Catalog EN – AR
Specification

اسپکتروم آنالایزر – نمایشگر طیف سیگنال – نمایشگر امواج رادیویی – ذخیره کننده سیگنال رادیویی

Spectrum Analyzers – Signal Spectrum Displays – Radio Waves Displays – Radio Signal Stores
